ЗАХВАТЫ TERRIER ДЛЯ ВЕРТИКАЛЬНОГО ПОДЪЁМА ЛИСТОВОЙ СТАЛИ
• для вертикального подъёма листовой стали
• обработка поверхности – окраска
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
• не подвергать термообработке
 |
|
| Тип |
Рабочая
нагрузка
кг |
Толщина
листа
мм |
S
мм |
T
мм |
U
мм |
V
мм |
W
мм |
X
мм |
Y
мм |
Вес
кг |
Код
изделия |
| TS075 |
750 |
0 – 13 |
47 |
30 |
205 |
100 |
25 |
37 |
10 |
1,5 |
LTTS075 |
| TSE1 |
1000 |
0 – 25 |
55 |
44 |
240 |
142 |
38 |
35 |
15 |
3,6 |
LTTSE1 |
| TSE2 |
2000 |
0 – 35 |
78 |
65 |
350 |
185 |
55 |
43 |
17 |
6,5 |
LTTSE2 |
| TSE3 |
3000 |
0 – 35 |
78 |
65 |
350 |
185 |
55 |
54 |
14 |
6,7 |
LTTSE3 |
| TS45 |
4500 |
0 – 25 |
85 |
68 |
430 |
200 |
65 |
67 |
22 |
14,8 |
*LTTS45 |
| TLCS4 |
4000 |
0 – 45 |
86 |
69 |
635 |
203 |
59 |
68 |
21 |
17,0 |
LTTLCS4 |
| TS6 |
6000 |
0 – 32 |
114 |
75 |
490 |
255 |
69 |
69 |
25 |
18,6 |
*LTTS6 |
| TSE75 |
7500 |
0 – 55 |
110 |
75 |
560 |
285 |
70 |
73 |
25 |
25,0 |
LTTSE75 |
| TS9 |
9000 |
0 – 55 |
110 |
80 |
560 |
285 |
70 |
73 |
20 |
26,0 |
*LTTS9 |
| TS120 |
12000 |
0 – 52 |
120 |
84 |
610 |
310 |
110 |
75 |
20 |
42,0 |
*LTTS120 |
| TS150 |
15000 |
0 – 76 |
120 |
90 |
550 |
310 |
110 |
75 |
50 |
71,0 |
*LTTS150 |
| TS250 |
25000 |
5 – 85 |
170 |
100 |
880 |
495 |
140 |
115 |
62,5 |
140,0 |
*LTTS250 |
*Звездочкой отмеченные изделия со сроком поставки на склад Финляндии 3-4 недели  |
|

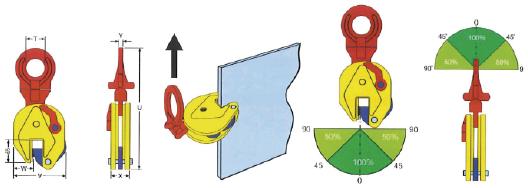

ЗАХВАТЫ TERRIER ДЛЯ ВЕРТИКАЛЬНОГО ПОДЪЁМА И КАНТОВАНИЯ ЛИСТОВОЙ СТАЛИ
• для вертикального подъёма и кантования листовой стали
• обработка поверхности – окраска
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
• не подвергать термообработке
 |
|
| Тип |
Рабочая
нагрузка
кг |
Толщина
листа
мм |
S
мм |
T
мм |
U
мм |
V
мм |
W
мм |
X
мм |
Y
мм |
Вес
кг |
Код
изделия |
| TSU075 |
750 |
0 – 13 |
47 |
30 |
210 |
100 |
25 |
37 |
10 |
1,7 |
LTTSU075 |
| TSEU1 |
1000 |
0 – 25 |
55 |
48 |
285 |
142 |
38 |
35 |
18 |
3,9 |
LTTSEU1 |
| TSEU2 |
2000 |
0 – 35 |
80 |
70 |
380 |
180 |
58 |
43 |
18 |
7,3 |
LTTSEU2 |
| TSEU3 |
3000 |
0 – 35 |
80 |
70 |
385 |
185 |
55 |
42 |
15 |
7,5 |
LTTSEU3 |
| TSU45 |
4500 |
0 – 25 |
85 |
68 |
425 |
235 |
54 |
70 |
25 |
15,6 |
*LTTSU45 |
| TSEU45 |
4500 |
0 – 45 |
85 |
68 |
425 |
245 |
64 |
67 |
25 |
16,7 |
LTTSEU45 |
| TSU75 |
7500 |
0 – 40 |
112 |
80 |
560 |
245 |
58 |
70 |
32 |
26,0 |
*LTTSU75 |
| TSEU75 |
7500 |
0 – 55 |
110 |
80 |
560 |
285 |
70 |
73 |
32 |
30,0 |
*LTTSEU75 |
*Звездочкой отмеченные изделия со сроком поставки на склад Финляндии 3-4 недели  |
|

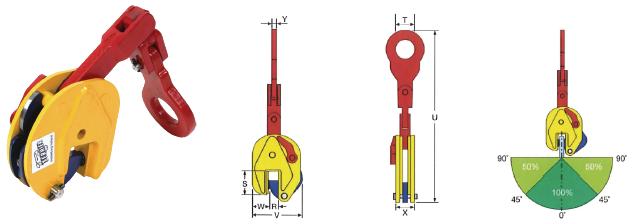

ЗАХВАТЫ TERRIER ДЛЯ ВЕРТИКАЛЬНОГО ПОДЪЁМА И КАНТОВАНИЯ ЛИСТОВОЙ СТАЛИ,
ГОРИЗОНТАЛЬНОГО ПОДЪЁМА ПРИ ИСПОЛЬЗОВАНИИ ПОПАРНО
• для вертикального подъёма и кантования листовой стали, горизонтального подъёма при использовании попарно
• обработка поверхности – окраска
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
• не подвергать термообработке
|
|
| Тип |
Рабочая
нагрузка
кг |
Толщина
листа
мм |
S
мм |
T
мм |
U
мм |
V
мм |
W
мм |
X
мм |
Y
мм |
Вес
кг |
Код
изделия |
| TSMP075 |
750 |
0 – 13 |
47 |
30 |
260 |
100 |
25 |
37 |
10 |
2,0 |
LTTSMP075 |
| TSEMP1 |
1000 |
0 – 25 |
55 |
45 |
425 |
142 |
38 |
35 |
15 |
4,5 |
LTTSEMP1 |
| TSEMP2 |
2000 |
0 – 35 |
80 |
65 |
510 |
180 |
58 |
43 |
17 |
7,7 |
LTTSEMP2 |
| TLCSMP4 |
4000 |
0 – 45 |
86 |
68 |
635 |
234 |
59 |
69 |
21 |
17,0 |
LTTLCSMP4 |
| TSMP6 |
6000 |
0 – 32 |
114 |
74 |
760 |
240 |
71 |
69 |
25 |
22,8 |
* LTTSMP6 |
| TSEMP75 |
7500 |
0 – 55 |
110 |
75 |
820 |
285 |
70 |
73 |
25 |
30,0 |
* LTTSEMP75 |
| TSMP9 |
9000 |
0 – 55 |
110 |
80 |
820 |
310 |
70 |
73 |
20 |
32,0 |
* LTTSMP9 |
| TSMP120 |
12000 |
0 – 52 |
120 |
80 |
960 |
310 |
110 |
75 |
26 |
46,0 |
* LTTSMP120 |
*Звездочкой отмеченные изделия со сроком поставки на склад Финляндии 3-4 недели |
|

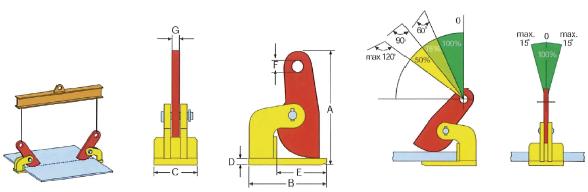

ЗАХВАТЫ TERRIER ДЛЯ ГОРИЗОНТАЛЬНОГО ПОДЪЁМА ПРИ ИСПОЛЬЗОВАНИИ ПОПАРНО
• для горизонтального подъёма листовой стали (1 лист) при использовании попарно
• обработка поверхности – окраска
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
 |
|
| Тип |
Рабочая
нагрузка
кг |
Толщина
листа
мм |
A
мм |
B
мм |
C
мм |
D
мм |
E
мм |
F
мм |
G
мм |
Вес
кг/
пара |
Код
изделия |
| FHX1 |
1000 |
0 – 35 |
193 |
140 |
65 |
10 |
100 |
25 |
15 |
5,0 |
LTFHX1 |
| FHX2 |
2000 |
0 – 60 |
290 |
180 |
80 |
20 |
115 |
30,5 |
15 |
15,0 |
LTFHX2 |
| FHX4 |
4000 |
0 – 60 |
295 |
220 |
100 |
25 |
135 |
30,5 |
30 |
26,0 |
LTFHX4 |
| FHX6 |
6000 |
0 – 60 |
330 |
225 |
120 |
30 |
130 |
30,5 |
30 |
36,0 |
LTFHX6 |
| FHX8 |
8000 |
0 – 60 |
330 |
225 |
120 |
30 |
130 |
30,5 |
30 |
36,0 |
* LTFHX8 |
| FHSX2 |
2000 |
0 – 100 |
380 |
180 |
80 |
20 |
115 |
30,5 |
15 |
18,0 |
LTFHSX2 |
| FHSX4 |
4000 |
0 – 100 |
410 |
220 |
100 |
25 |
135 |
30,5 |
20 |
32,0 |
LTFHSX4 |
| FHSX6 |
6000 |
0 – 100 |
425 |
225 |
120 |
30 |
130 |
30,5 |
30 |
44,0 |
LTFHXS6 |
| FHSX8 |
8000 |
0 – 100 |
425 |
225 |
120 |
30 |
130 |
30,5 |
30 |
44,0 |
LTFHSX8 |
| FHSX10 |
10000 |
0 – 100 |
425 |
225 |
120 |
30 |
130 |
30,5 |
30 |
44,0 |
LTFHSX100 |
*Звездочкой отмеченные изделия со сроком поставки на склад Финляндии 3-4 недели  |
|

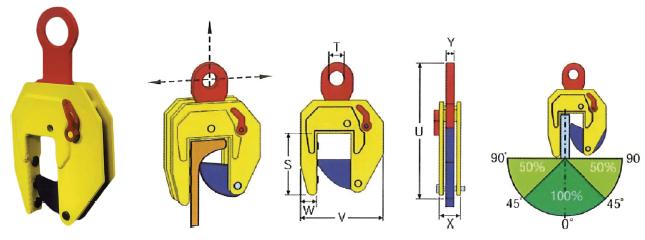

ЗАХВАТЫ TERRIER ДЛЯ ПОДЪЁМА ПРОФИЛЯ
|
• для подъёма транспортировки различных видов профиля
• обработка поверхности – окраска
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
• не подвергать термообработке
| Тип |
Рабочая
нагрузка
кг |
Толщина
мм |
S
мм |
T
мм |
U
мм |
V
мм |
W
мм |
X
мм |
Y
мм |
Вес
кг/пара |
Код
изделия |
| TSHP1 |
1000 |
0 – 80 |
205 |
65 |
530 |
272 |
55 |
52 |
16 |
19,5 |
*LTTSHP1 |
| TSHP15 |
1500 |
0 – 80 |
205 |
65 |
530 |
272 |
55 |
52 |
16 |
20,0 |
*LTTSHP15 |
*Звездочкой отмеченные изделия со сроком поставки на склад Финляндии 3-4 недели  |
|

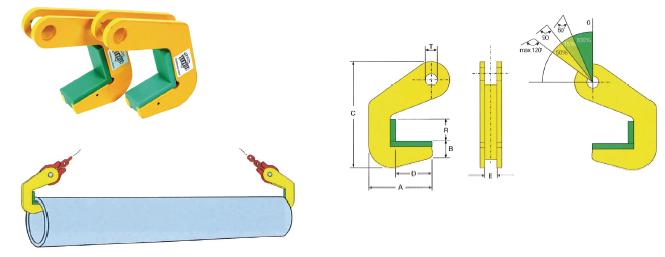

ЗАХВАТЫ TERRIER ДЛЯ ПОДЪЁМА ТРУБ
• предназначены для перемещения любых типов труб
• обработка поверхности – окраска
• оснащены полиуретановыми прокладками защищающими поверхности труб
• коэффициент запаса прочности 4 : 1
• ЕС маркировка
• не подвергать термообработке
|
|
| Тип |
Рабочая
нагрузка
кг/пара |
Максим
толщина
стенки
трубы, R
мм |
A
мм |
B
мм |
C
мм |
D
мм |
E
мм |
T
мм |
Вес
кг/
пара |
Код
изделия |
| TPH1.5 |
1500 |
40 |
120 |
32 |
175 |
70 |
25 |
15 |
3,2 |
PTTPH15 |
| TPH3 |
3000 |
40 |
120 |
32 |
175 |
70 |
25 |
15 |
3,2 |
PTTPH30 |
| TPH6 |
6000 |
50 |
120 |
32 |
196 |
70 |
25 |
25 |
6,6 |
PTTPH60 |
| TPH8 |
8000 |
70 |
120 |
32 |
195 |
70 |
25 |
26 |
7,2 |
PTTPH80 |
|
|

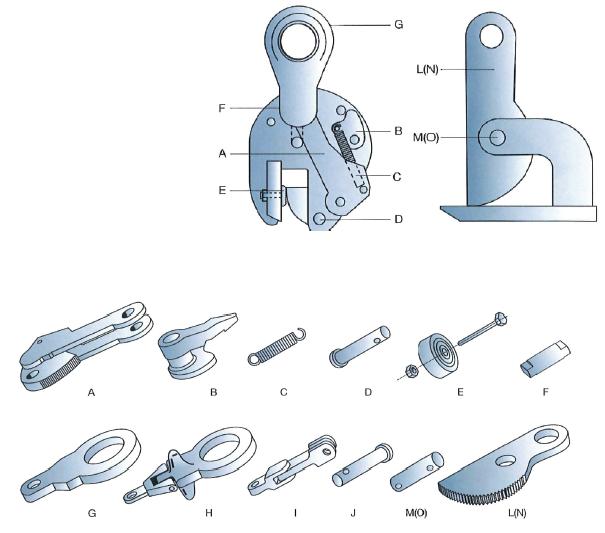

ЗАПАСНЫЕ ЧАСТИ К ЗАХВАТАМ TERRIER
| A |
Подвижная щека |
| B |
Блокирующий рычаг |
| C |
Пружина |
| D |
Штифт |
| E |
Упорная пята |
| F |
Палец рым-болта |
| G |
Рым-болт TS, STS, TE, STE , MP (X) |
| H |
Рым-болт TSVLA , STSVLA (X) |
| I |
Шарнирное соединение TMP, STEMP, TSMP, STSMP (X) |
| J |
Штифт MP шарнирного соединения |
| L |
Щека FH (X) |
| M |
Шплинт FH (X) |
| N |
Щека FHS (X) |
| O |
Шплинт FHS (X) |
|
