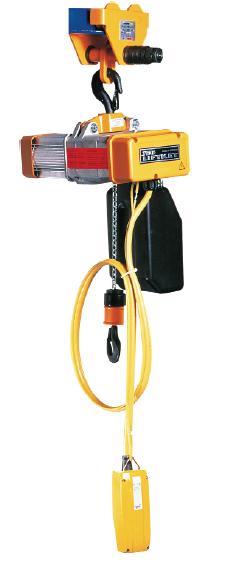

ЭЛЕКТРИЧЕСКИЕ ЦЕПНЫЕ ТАЛИ LIFTKET 400В / 50 Гц

• рабочая нагрузка 125 – 12500 кг • имеются тали подвесные на крюке, с передвижной механической или электической тележкой • модель (400 В) 2-х скоростная • высота подъёма 3 м , на заказ другие длины • если высота подъёма превышает 20 м , это понижает грузоподъёмность тали • длина управляющего кабеля 1,5 м , на заказ другие длины • на пульте управления имеется кнопка экстренной остановки • подъёмник со стандартной высотой подъёма оборудован мешочком для сбора цепи • класс защиты IP55 • изготовлены в Германии • гарантийный срок 1 годДля талей на крюке можно также использовать передвижные тележки



Раб. нагр. кг	Числ цеп.	Размер цепи мм	1. скоростной м/мин.	2. скоростной м/мин.	ЕД %	Мощ. двиг. кВт	Вес тали 3 м подъ. кг	Подвес. накрюке Код изделия	На тележке с ручным приводом Код изделия	На тележке с электрическ. приводом Код изделия
125	1	4×12	8,00	2,00	50/40/240	0,320	16	SKT125KV2	SKT125TV2	SKT125MV2
250	1	4×12	8,00	2,00	40/25/240	0,320	17	SKT250KV2	SKT250TV2	SKT250MV2
500	2	4×12	4,00	1,00	40/25/240	0,320	18	SKT500KV2	SKT500TV2	SKT500MV2
1000	2	7,2×21	5,00	1,25	60/25/240	1,100	47	SKT1000KV2	SKT1000TV2	SKT1000MV2
2000	2	7,2×21	3,00	0,75	60/25/240	1,100	47	SKT2000KV2	SKT2000TV2	SKT2000MV2
3200	2	9×27	5,00	1,25	60/25/240	3,000	88	SKT3200KV2	SKT3200TV2	SKT3200MV2
5000	2	11×31	5,00	1,25	40/24/240	4,400	125	SKT5000KV2	SKT5000TV2	SKT5000MV2
6300	2	16×45	4,00	1,00	25/25/150	4,400	125	–	SKT6300TV2	SKT6300MV2
8000	2	16×45	2,80	0,70	60/40/240	6,000	199	–	–	SKT8000MV2
10000	2	16×45	2,80	0,70	60/40/180	6,400	199	–	–	SKT10000MV2
12500	2	16×45	2,80	0,70	60/40/150	6,400	199	–	–	SKT12500MV2
25000	2		3,20	0,80	25/10/150	12,500	280	–	–	SKT25000MV2



ЭЛЕКТРИЧЕСКИЕ ЦЕПНЫЕ ТАЛИ LIFTKET 230B / 50 Гц

• рабочая нагрузка 250 – 2000 кг • имеются тали подвесные на крюке, с передвижной механической или электической тележкой • модель (230 В) 1-х скоростная • высота подъёма 3 м , на заказ другие длины • если высота подъёма превышает 20 м , это понижает грузоподъёмность тали • длина управляющего кабеля 1,5 м , на заказ другие длины • на пульте управления имеется кнопка экстренной остановки • подъёмник со стандартной высотой подъёма оборудован мешочком для сбора цепи • класс защиты IP55 • изготовлены в Германии • гарантийный срок 1 год

Для талей на крюке можно также использовать передвижные тележки, см. стр.3 – 5 (Передвижные тележки АВТ)



Рабочая нагрузка кг	Число цепей	Размер цепи мм	Скорость м/мин.	ЕД %	Мощность двигателя кВт	Вес тали 3 м подъёма кг	Подвесные на крюке Код изделия	На тележке с ручным приводом Код изделия
250	1	4×12	8	40/240	0,25	17	SKT250KVVR	SKT250TVV
500	2	4×12	4	40/240	0,25	18	SKT500KVVR	SKT500TVV
1000	2	7,2×21	5	40/240	1,10	42	SKT1000KVVR	SKT1000TVV
2000	2	7,2×21	3	40/240	1,10	43	SKT2000KVV	SKT2000TV



ТАБЛИЦА РАЗМЕРОВ ЭЛЕКТРИЧЕСКИХ ЦЕПНЫХ ТАЛЕЙ LIFTKET

Раб. нагруз.	A мм	B мм	C мм	G1 мм	G2 мм	H1 мм	H2 мм	J мм	J1 мм	F мм	K мм	L мм	L1 мм	M мм	N мм	O мм
125кг	212	192	218	432	401	547	516	20	22	50-300	33	200	216	112	220	142
250кг	212	192	218	432	401	547	516	20	22	50-300	33	200	216	112	292	142
500кг	212	192	218	485	454	469	547	22	22	50-300	33	200	216	112	292	142
1000кг	266	232	274	582	570	599	567	28	28	66-300	36	200	216	112	292	146
2000кг	266	232	274	582	570	599	567	28	28	66-300	36	200	216	112	292	146
3200кг	358	285	358	725	659	744	678	30	30	82-300	37	289	294	153	263	147
5000кг	358	285	405	858	806	790	738	42	42	90-310	38	351	351	191	409	158
6300кг	358	285	405	858	806	790	738	42	42	90-310	38	351	351	191	409	160
8000кг	564	–	434	–	995	–	1173	52	–	140-310	44	692	692	256	430	171
10000кг	564	–	434	–	995	–	1173	52	–	140-310	44	692	692	256	430	171
12500кг	564	–	434	–	995	–	1173	52	–	140-310	44	692	692	256	430	171

• В таблице через дробь первое значение относится к 400 В, второе к 230 В талям.
• Значение F – ширина I-образной балки для передвижной тележки. Тележки трех размеров
• Значение L относится к тележке с ручным приводом, L1 к тележке с электроприводом
• Изготовитель оставляет за собой право изменения размеров

ЭЛЕКТРИЧЕСКИЕ ЦЕПНЫЕ ТАЛИ АВТ 230 В и 400 В / 50 Гц

• рабочая нагрузка 230В 250 кг – 1000 кг • рабочая нагрузка 400В 125 кг – 2000 кг • тали подвесные на крюке • 1000 кг и 2000 кг также с передвижной электрической тележкой (MV) • высота подъема: 6 метров • модели на 230 В с одной скоростью • модели на 400 В с двумя скоростями • на пульте управления имеется кнопка экстренной остановки, управление низким напряжением 48 В • установлены тепловое реле и автоматические выключатели верхнего и нихнего уровней • оснащен утройством для сбора цепи • класс защиты IP55 • гарантийный срок 1 год

Для талей на крюке также можно использовать передвижные тележки АВТ , см. стр.3-5 (Передвижные тележки АВТ)



Тип тали	Раб. нагруз. кг	Число цепей	1. скорост. м/мин.	2. скорост. м/мин.	Размер цепи мм	ЕД %	Мощность двигателя кВт	ширина двутавр. балки, мм	Вес кг	Код изделия
230В	250	1	8	–	5×15	20/40	0,40		30	SKTA2501V
230В	500	2	4	–	5×15	20/40	0,40		30	SKTA5001V
230В	1000	1	8	–	8×24	20/40	1,60		60	SKTA10001V
400В	125	1	8	2	5×15	20/40	0,25		27	SKTA125
400В	250	1	8	2	5×15	20/40	0,40		32	SKTA250
400В	500	2	4	1	5×15	20/40	0,40		34	SKTA500
400В	1000	1	8	2	8×24	20/40	1,60		58	SKTA1000
400В	2000	2	4	1	8×24	20/40	1,60		62	SKTA2000
400В/MSV	1000	1	8	2	8×24	20/40	1,60	64-152	98	SKTA1000MV
400В/MSV	2000	2	4	1	8×24	20/40	1,60	64-152	104	SKTA2000MV
